Lanzamiento del satélite surcoreano KOMPSAT-3A (Dnepr)
La empresa Kosmotras lanzó el 25 de marzo de 2015 a las 22:08 UTC un cohete Dnepr (RS-20) con el satélite surcoreano Arirang-3A (KOMPSAT-3A). El lanzamiento tuvo lugar desde el silo 13 del Área 370 de la base de Yasny (Rusia). Este ha sido el primer lanzamiento de un cohete Dnepr desde que Roscosmos decidiese no usar este lanzador para cargas útiles del gobierno ruso. El futuro de este vehículo, ofertado en el mercado conjuntamente con Ucrania, pende actualmente de un hilo por culpa del conflicto en este último país.

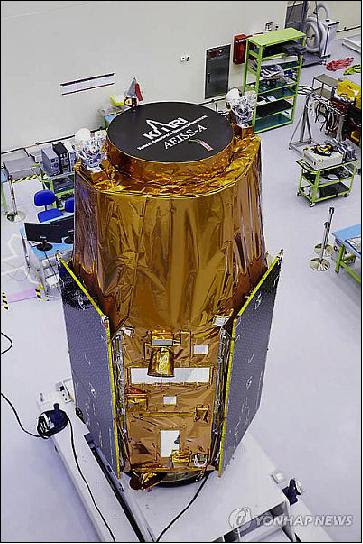

KOMPSAT-3A
El KOMPSAT-3A (Korea Multipurpose Satellite 3), también denominado Arirang 3A, es un satélite de observación de la Tierra de la Agencia Espacial de Corea del Sur (KARI).El KOMPSAT-3A es similar al KOMPSAT-3 lanzado en 2012 mediante un cohete japonés H-IIA, pero posee sensibilidad adicional en el infrarrojo, convirtiéndose así en el primer satélite surcoreano con dos sistemas distintos para obtener imágenes. Tiene una masa de 980 kg e incluye un sistema óptico construido por la empresa europea Astrium. Tiene una altura de 2,0 metros y un diámetro de 3,5 metros. Tiene una resolución de 0,5 metros en modo pancromático y 2 metros en modo multiespectral.
El sistema de imágenes infrarrojo (IIS) trabaja en la región de 3 a 5 micras y tiene una resolución de 5,5 metros. Ha sido construido por la empresa alemana AIM. El sistema óptico está formado por un telescopio de tipo Korsch con un espejo primario de 80 centímetros y una focal de 8,6 metros (f/11,5). Su vida útil se estima en cuatro años. Las imágenes obtenidas por el KOMPSAT-3A se ofertarán en el mercado internacional, aunque este satélite también tendrá un uso militar.
Cohete Dnepr
El Dnepr (o Dniepr, también denominado RS-20 o 15A18) es un cohete de tres etapas con unas dimensiones de 34,3 x 3 metros, una masa de unas 263 toneladas y una capacidad para poner en órbita baja (LEO) hasta 3,7 toneladas. Las dos primeras fases son en realidad un misil intercontinental (ICBM) R-36M1 (denominado R-36MUTTKh o RS-20B en Rusia y SS-18 Mod 3 en occidente) sin modificar. Usa propergoles hipergólicos en todas sus etapas (tetróxido de nitrógeno y dimetilhidracina asimétrica, UDMH). Tiene 34,3 metros de longitud y una masa al lanzamiento de 211,85 toneladas (22,35 en seco). El Dnepr se oferta en el mercado internacional por la empresa ruso-ucraniana Kosmotras, en la que participan las agencias espaciales de ambos países.
La primera etapa tiene una masa de 208,9 toneladas (147,9 toneladas de propergoles) y unas dimensiones de 22,337 x 3 metros. Emplea un motor RD-264 (4524 – 4756 kN de empuje) de NPO Energomash. Este motor consta de cuatro motores RD-263 (15D117) de una cámara. La masa del motor es de 3600 kg y su impulso específico es de 296-316 segundos.
La segunda etapa tiene una masa de 47,38 toneladas (36,74 toneladas de combustible) y emplea un motor principal RD-0255 (755 kN) de KB Khimavtomatiki, formado por un motor principal RD-0256 y cuatro vernier RD-0257, con un empuje total de 760,28 kN y 326 s de Isp. Sus dimensiones son de 7 x 3 metros. Encima de la tercera etapa se coloca el SHM (Space Head Module), donde va instalada la carga útil. El SHM tiene una masa de 6,3 toneladas (1910 kg de combustible). Usa un motor RD-859 de cuatro cámaras y 20,47 kN de empuje. La separación de etapas se lleva a cabo “en caliente”, con el encendido de los vernier de la segunda fase mientras ésta aún está unida a la primera etapa.
El Dnepr viene dentro de un contenedor denominado TPK. El contenedor con el misil (las dos primeras etapas) es instalado en el silo (ShPU en ruso). Después, la tercera etapa es verificada y cargada con combustible para posteriormente ser acoplada con el cohete en el silo. La carga útil es integrada por separado con el SHM y es transportada hasta el silo en un vehículo apodado “Cocodrilo”, diseñado originalmente para instalar las cabezas nucleares (MIRVs) en el misil. Durante el lanzamiento, el cohete es eyectado del silo por un Generador de Presión a Pólvora (PAD) situado en la base del mismo. Una vez en el aire, los motores de la primera etapa hacen ignición.
La integración tiene lugar en el Área 31 o en el Área 42 de Baikonur. Los silos de lanzamiento están situados en las Áreas 106 y 109 de este cosmódromo. El Dnepr también puede ser lanzado desde la antigua base de ICBMs de Dombarovsky (Rusia) actualmente conocida como Yasni (Ясный). El Dnepr tiene capacidad para lanzar un sólo satélite de gran tamaño o varios satélites más pequeños. En ambos casos, tras la separación de las dos primeras etapas, la tercera fase gira 180º y suelta los satélites “hacia atrás”, de manera muy similar a como se realiza la separación de los MIRV con las cabezas nucleares en la versión militar.
Lanzamiento:
- T-2 horas: preparativos de los equipos de telemetría terrestres.
- T-1,5 horas: se abre la compuerta del silo.
- T-1 hora: se activa la telemetría del vehículo durante 10 minutos para probar las estaciones terrestres.
- T-20 minutos: activación definitiva de la telemetría. La zona de lanzamiento es evacuada.
- T-3 minutos: el cohete tiene potencia interna. Las estaciones de telemetría comienzan a grabar.
- T-4 s: activación del sistema de navegación.
- T+0 s: activación del PAD.
- T+3 s: separación del PAD.
- T+4 s: encendido de la primera etapa.
- T+112 s: separación de la primera etapa.
- T+279,3 s: separación de la cofia.
- T+284 s: separación de la segunda etapa.
- T+289,8 s: ignición de la tercera etapa.
- T+914,2 s: separación de la carga útil.
Vídeo del lanzamiento:
