Lanzamiento del nuevo satélite de reconocimiento ruso Bars-M nº 1 (Soyuz-2-1A)

Rusia ha lanzado el primer ejemplar de una nueva serie de satélites de reconocimiento fotográfico. El lanzamiento tuvo lugar el día 27 de febrero de 2015 a las 11:00 UTC mediante cohete Soyuz-2-1A desde la rampa número 4 (17P32-4 o PU-4 ‘San Petersburgo’) del Área 43 del cosmódromo de Plesetsk. El satélite militar se denomina Bars-M nº 1 (Kosmos 2503). La órbita inicial fue de 537 x 324 kilómetros de altura y 97,63º de inclinación.
DSC_0933-900
Lanzamiento del Bars-M nº 1 (Roscosmos).

Bars-M nº 1

El Bars-M nº 1 (Барс-М) es un satélite de reconocimiento construido por la empresa RKTs Progress de Samara para las Fuerzas de Defensa Aeroespacial de Rusia (VKO). Su masa no es conocida, pero se estima que debe rondar las cuatro toneladas. Los Bars-M (14F148) son una nueva familia de satélites de reconocimiento electro-óptico cuyo objetivo es confeccionar mapas cartográficos de uso militar. Sustituyen así a los viejos Kometa (Yantar-1KFT), una serie de satélites cartográficos que empleaban el diseño de los satélites espías Yantar y que estuvieron en servicio entre 1981 y 2005. A diferencia de los Kometa, los Bars-M no usan cápsula con película fotográfica, sino que envían las imágenes directamente a la Tierra. Su aspecto es secreto, pero se cree que son muy distintos a los Yantar/Kometa y tienen dos paneles solares y un módulo de servicio de sección cuadrada.
Captura de pantalla 2015-02-27 a las 22.32.06
Satélites Kometa (RKTs Progress).
Captura de pantalla 2015-02-27 a las 22.32.26
Posible aspecto del módulo de servicio del Bars-M (RKTs Progress).
Los Bars-M están divididos en tres partes: el módulo de carga útil (MTsA, Модуль Целевой Аппаратуры), el módulo de sistemas de servicio (MSS, Модуль Служебных Систем) y el sistema de suministros de suministro de impulsos (SVIT, Модуль Подачи Импульсов Тяг). La carga útil incluye el sistema óptico Karat fabricado por la empresa LOMO de San Petersburgo con una resolución de 1 metro y un LIDAR para levantar perfiles topográficos. El módulo de servicio se denomina SVIT y emplea un diseño radicalmente distinto a los módulos de servicio de los Yantar/Kometa. Su vida útil se estima en cinco años.
1
Satélite espía Satélite Yantar-2K (RKTs Progress).
El proyecto Bars (17F112) nació en los años 90 para desarrollar un sustituto de los Kometa, pero la serie original fue cancelara a comienzo de la década pasada. El programa renació en 2007 con la denominación Bars-M para incorporar tecnologías más avanzadas.

Cohete Soyuz-2-1A

El Soyuz-2-1A (14A14) es un cohete de tres etapas (más la etapa superior Fregat) basado en el Soyuz-U/Soyuz-FG capaz de colocar en una órbita de 200 kilómetros y 51,8º un máximo de 7020 kg lanzado desde Baikonur o 6830 kg lanzado desde Plesetsk. También puede situar 2730 kg en órbita de transferencia geoestacionaria (GTO) lanzado desde la Guayana Francesa. Está fabricado por la empresa TsSKB Progress de Samara (Rusia) y emplea queroseno y óxigeno líquido en las tres primeras etapas. Tiene una masa de 312 toneladas y una longitud de 46,3 metros. A diferencia del Soyuz-U y el Soyuz-FG, el Soyuz-2-1A incorpora una nueva aviónica digital y una cofia agrandada para lanzar cargas más voluminosas con la etapa Fregat de 4,1 x 11,4 metros. El Soyuz-2-1A ha servido como base para el Soyuz-2-1B, que incorpora una tercera etapa con un motor RD-0124 en vez de un RD-0110, lo que le permite poner en LEO hasta 7850 kg lanzado desde Baikonur. Para simplificar costes, TsSKB Progress planea sustituir en un futuro todos los cohetes Soyuz-U y Soyuz-FG por Soyuz-2. El Soyuz-2-1A también se ha lanzado desde la Guayana Francesa bajo la denominación de Soyuz ST-A.
IM 2013-04-20 a las 13.55.22
Cohete Soyuz-2-1A (TsSKB Progress).
La primera etapa está formada por cuatro bloques aceleradores (Bloques B, V, G y D) de 19,60 x 2,68 m y 44,413 toneladas al lanzamiento (3784 kg en seco) equipados con motores RD-107A (14D22) de cuatro cámaras de combustión y dos vernier (derivados de los RD-107 del misil R-7 Semiorka) con 35 kN de empuje. La carga de combustible incluye 27900 kg de oxígeno líquido y 11260 kg queroseno. Cada RD-107A tiene un empuje de 838,5-1021,3 kN y un impulso específico de 263,3-320,2 s. Esta etapa funciona durante 118 segundos. Cada bloque lateral incluye una aleta aerodinámica estabilizadora que se instala cuando el lanzador está situado en la rampa.
img x21313
Bloques de primera etapa del Soyuz (TsSKB Progress).
IM 2011-10-21 a las 21.56.33
Bloque de la primera etapa (Arianespace).
La segunda etapa o etapa central (Bloque A), de 27,10 x 2,95 metros y 99,765 toneladas al lanzamiento (6545 kg en seco), emplea un RD-108A (14D21, derivado del RD-108) con cuatro vernier de 35 kN. Este motor tiene un empuje de 792,48-990,18 kN y un Isp de 257,7-320,6 s. Funciona durante 286 segundos y carga 63800 kg de oxígeno líquido y 26300 kg de queroseno.
img x1121
Etapa central del Soyuz (TsSKB Progress).
IM 2011-10-21 a las 21.55.42
Etapa central (Arianespace).
La tercera etapa (Bloque I) de 6,7 x 2,66 m y 25,3 toneladas, usa un motor RD-0110 con un empuje de 297,93 kN y 230 segundos de Isp. Funciona durante 240 segundos.
img x222
Tercera etapa del Soyuz (TsSKB Progress).
IM 2011-10-21 a las 21.55.15
Tercera etapa del Soyuz-2-1A (izquierda) y el Soyuz-2-1B (Arianespace).

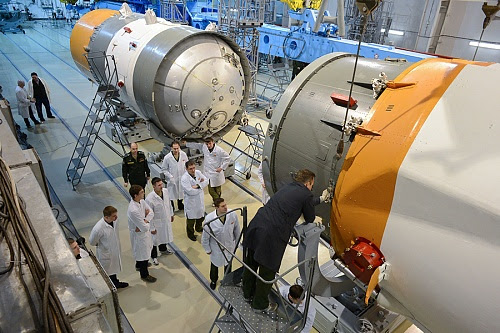

Preparación del lanzador en Plsesetsk:
DSC_3449
DSC_3465
DSC_3504
DSC_3563
B-tZa06WoAE4q_G
Lanzamiento:
DSC_3092-900
DSC_0930-900
Vídeo del cohete en Plesetsk:
Traslado a la rampa:
Vídeo del lanzamiento:
